Applicazioni
Questi cavi armati di potenza sono progettati per l'installazione all'aperto, per l'interramento diretto nel sottosuolo, in acqua, in cavidotti, centrali elettriche, dove possono verificarsi danni meccanici al cavo.
Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione xlpe vanta non solo caratteristiche di eccellente elettricità, meccanismo, resistenza al calore e all'invecchiamento, resistenza allo stress ambientale e resistenza alla corrosione chimica, ma anche struttura semplice, peso leggero, nessuna restrizione dovuta alla caduta e tolleranza alle alte temperature per il lavoro a lungo termine.

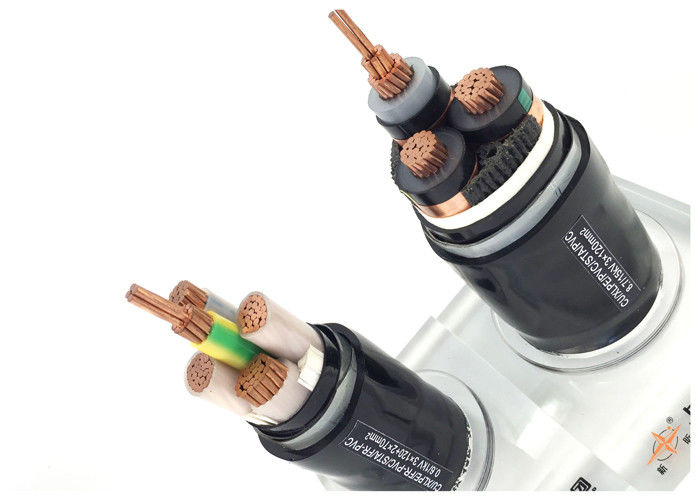

Costruzioni
| Conduttore | Conduttore in rame intrecciato compatto, Classe 2 secondo IEC 60228 |
| Conduttore circolare solido in rame, Classe 1 secondo IEC 60228 |
| Conduttore flessibile in rame intrecciato, Classe 5 secondo IEC 60228 |
| Schermo del conduttore | Semiconduttore (solo MV) |
| Isolamento | XLPE (polietilene reticolato) |
| Schermo isolante | Semiconduttore (solo MV) |
| Scudo metallico | Schermatura con nastro di rame o schermatura con filo di rame e nastro di rame (MT obbligatoria, BT opzionale) |
| Riempitivo | Striscia riempitiva |
| Nastro da imballaggio | Nastro avvolgente in tessuto non tessuto o nastro avvolgente lsoh |
| Rivestimento interno | PVC estruso o LSOH (solo MV) |
| Armatura | Armatura in nastro d'acciaio, armatura in filo d'acciaio o filo di alluminio opzionale |
| Guaina generale | PVC, PVC FR, PE o LSOH |
Tabella delle tensioni, dei conduttori e delle sezioni
| Articolo | Categoria A, B | 3,6/6kV | 6/10kV | 8,7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Categoria A,B | 6/6kV | 8,7/10kV | 12/15kV | 18/20kV | - | 26/35kV |
| Nucleo singolo | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Tre nuclei | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Il cavo con tensione nominale di categoria A viene utilizzato nella situazione che richiede non più di 1 min. della durata del guasto a terra. Per il cavo con tensione nominale di categoria B, la durata del guasto di terra normalmente non supera 1 ora, max. la durata non è superiore a 8 ore, la durata annuale del guasto a terra complessivamente non deve essere superiore a 125 ore, la categoria C include tutto il sistema tranne le categorie A e B.
Dati tecnici
- Cavo di alimentazione secondo DIN VDE 0276 parte 603, HD 620, IEC 60502, BS 6622
- Intervallo di temperatura max. a +90°C
- Temperatura durante l'installazione da 0 °C a +70 °C
- Temperatura di cortocircuito +250 °C (fino a 5 secondi)
- Tensione nominale Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Tensioni di esercizio 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Tensione di prova ca 3,6/6 kV = 11 kV fino a 5 min. 6/10 kV = 21 kV fino a 5 min. 18/30 kV = 63 kV fino a 5 min.
- Raggio minimo di curvatura ca. 15 diametro del cavo
| Provare la tensione | 6/10kV | [kV] | 21 / 5 minuti. |
| | 12/20kV | [kV] | 42 / 5 minuti. |
| | 18/30kV | [kV] | 63/5 minuti. |
| Intervallo di temperatura | in movimento | | Da -5°C a +70°C |
| | fisso | | Da -20°C a +70°C |
| Temperatura operativa | cortocircuito | °C | 250 |
| Tempo di cortocircuito | massimo | [secondo] | 5 |
| Raggio di curvatura | min. | x diametro | 15 |
| Infiammabilità | standard | | EN 60332-1-2 |
Consigli per l'ordinazione
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero di core
Dimensioni del conduttore $ Costruzione
Tipo di isolamento
Corazzato o non corazzato. Se armatura, il tipo e il materiale dell'armatura
Il requisito della guaina
Lunghezza del cavo e requisiti di imballaggio
Altro requisito
