AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour
  • AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour
  • AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour
  • AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour

AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Nome del prodotto:
Cavo armato AL
Tensione nominale:
0.6/1KV
Isolamento:
XLPE
Conduttore:
Al
Armatura:
Nastro d'acciaio
Dimensioni:
1.0 a 630 mmq
Nuclei:
1~ 5 core
Standard:
IEC/BS/STATO/VDE
Evidenziare:

armored cable wiring

,

armoured power cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
1000 metri
Prezzo
$0.25~105/M
Imballaggi particolari
tamburi
Tempi di consegna
una settimana o un 10days
Termini di pagamento
T/T, L/C
Capacità di alimentazione
10.000 chilometri al mese
Descrizione del prodotto

AL/XLPE/STA/PVC Cable di alimentazione blindato AL conduttore XLPE Isolamento YJLV22 Cable con armatura in nastro d'acciaio





Norme



IEC60502, BS6346, VDE, AS/NZS, UL, ecc. oppure su richiesta del cliente.





Tensione nominale ((kV):



1a classe 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2a classe 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35




Numero di nuclei:



1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 e così via.







Edilizia



Conduttore: conduttore di alluminio solido o a strato, Cl.1 o Cl.2 secondo la IEC 60228
Isolamento: XLPE (polietilene incrociato) a 90 oC
Rivestimento interno: PVC
Armatura: nastro in acciaio
Involucro: PVC di tipo ST2 a IEC 60502, nero









Applicazioni



Utilizzato per linee di trasmissione e distribuzione di energia con tensione nominale pari o inferiore a 35 kV.



Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione xlpe vanta non solo eccellenti caratteristiche di elettricità, meccanismo, calore e resistenza all'invecchiamento,resistente allo stress ambientale e resistente alla corrosione chimica, ma anche struttura semplice, peso leggero, nessuna restrizione per la goccia di posa e elevata temperatura consentita per il lavoro a lungo termine.







Modello e specifiche.



Tipo Descrizione Tensione nominale Numero di nuclei Sezione nominale ((mm2) Applicazioni
YJV YJLV Conduttore in Cu o in Al,isolato in XLPE.Cable elettrico avvolto in PVC 0.6/1KV 1,2,3,4 1.5 a 400 Per la posa all'interno e all'esterno.Il cavo di alimentazione isolato LV XLPE è utilizzato nel sistema di trasmissione e distribuzione a tensione nominale U ((Um) ≤ 10KV.Il cavo di alimentazione isolato HV XLPE si riferisce alla trasmissione del cavo di alimentazione tra 10KV-35KV, è spesso applicato alla strada principale di trasmissione di potenza, in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
3+1 3 × 4 + 1 × 2,5 a 3 × 400 + 1 × 185
6/6kV 1,3 Da 25 a 500
8.7/10kV 8.7/15kV 12/20kV 1 Da 25 a 500
3 Da 25 a 300
21/35kv 1 Da 50 a 500
YJV22 YJLV22 Conduttore in Cu o in Al,tavola isolante in acciaio XLPE,cavo elettrico blindato in PVC 0.6/1KV 3 1.5 a 400 Adatto per essere seppellito nel terreno, capace di sopportare forze meccaniche esterne ma forze di trazione elevate.
4 Da 4 a 240
6/6kV 8,7/10kV 8,7/15kV 12/20kV 3 Da 25 a 300
21/35kv 3 Da 50 a 240





Proprietà tecnica:



1La temperatura di lavoro a lungo termine è di 75°C, subisce cortocircuito (entro 5 secondi), la temperatura del nucleo non può essere superiore a 160°C

2La temperatura ambiente non deve essere inferiore a -10°C.

3La temperatura di posa non deve essere inferiore a 0°C.

4"Il raggio di curvatura di un singolo nucleo senza armatura non deve superare 20D, il raggio di curvatura di un singolo nucleo con armatura non deve superare 15D, il raggio di curvatura di tre nuclei con armatura non deve superare 12D"



Nota:



1. solo una parte dei cavi è elencata nella tabella.

2I cavi possono essere forniti con una gamma di modalità singola o multi.
3Struttura di cavi appositamente progettata è disponibile su richiesta.

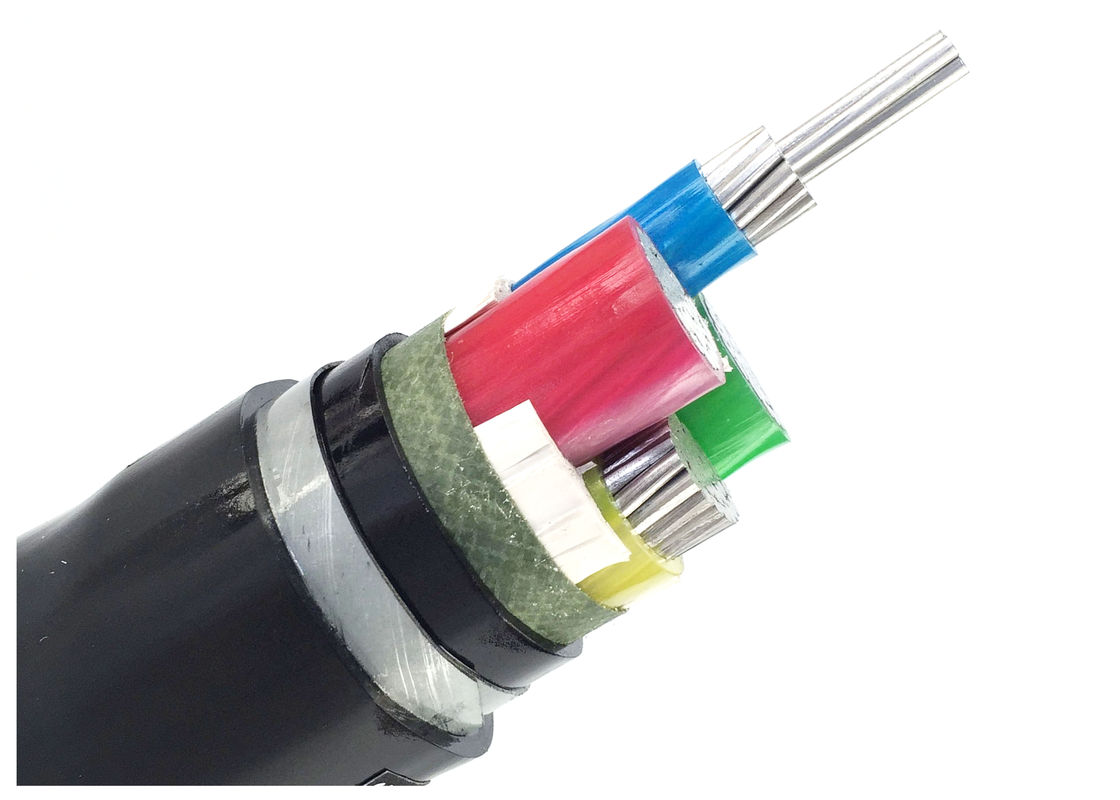

AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour 0







Imballaggio e spedizione



Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.



Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..






Servizi


* Siamo uno dei maggiori produttori di fili elettrici e cavi di alimentazione in Cina e abbiamo più di 20 anni di esperienza nella produzione e nel marketing.
* Accettiamo OEM. Le dimensioni e il materiale del cavo sono personalizzati.Il proprio logo e il proprio disegno sono i benvenuti. Produrremo in base alle vostre esigenze e descrizione;
* Si prega di inviare un'inchiesta per ulteriori informazioni sui prodotti e vi daremo un feedback in 12 ore.
