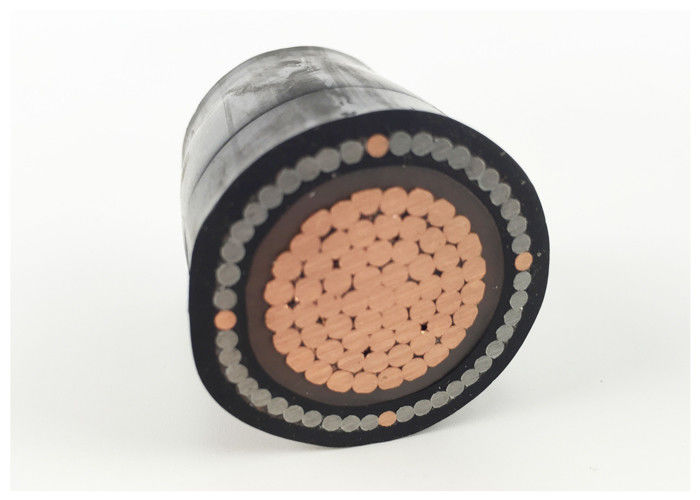

Applicazione:

a. utilizzato nelle stazioni di trasformatori, nei blocchi di commutazione, nelle centrali elettriche e negli impianti industriali; cavo di alimentazione a media tensione per applicazioni statiche a terra, all'interno e all'esterno delle strutture, all'aperto,nei canali via cavo, in acqua, in condizioni in cui i cavi non sono esposti a forti sollecitazioni meccaniche e tensioni di trazione.

b. per evitare gli effetti di impatti esterni, lo strato semiconduttore aderente estruito tra conduttore e isolamento, insieme a un conduttore di rame concentrico,garantisce la limitazione del campo elettrico e la resistenza alle scariche parziali.

c. A causa del suo fattore di perdita dielettrica molto basso, che rimane costante per tutta la durata di funzionamento, e a causa delle eccellenti proprietà isolanti del materiale XLPE,con una larghezza massima di 20 mm o più, ma non superiore a 30 mm,, il cavo ha un'elevata affidabilità operativa.

Norme:

Internazionale: IEC 60502-2, IEC 60228

Cina: GB/T 12706.2-2008

Altre norme quali:BS,DIN e ICEA su richiesta

Specificità

Dati tecnici

Temperatura massima del conduttore: inferiore alla normale (90°C), emergenza (130°C) o cortocircuito non superiore a 5 s (250°C) condizioni.

Min. Temperatura ambiente.0°C, dopo l'installazione e solo quando il cavo è in posizione fissa

Min. raggio di piegatura: 20 x O.D. del cavo per i cavi non blindati a singolo nucleo

15 x cavo O.D. per cavi blindati mono-core

15 x cavo O.D per cavi non blindati multi-core

12 x cavo O.D per cavi blindati multi-core

Certificato

ISO,CE, KEMAIEC,RoHS, CCC,P3Ce altri su richiesta

Ordinazione

Tensione nominale

Norma di applicazione:CEI/BS/UL/GB

Numero di nuclei

Dimensione del conduttore $ Costruzione

Tipo di isolamento

Armatura o non. Se armatura, tipo e materiale dell'armatura

L'esigenza di una guaina

Lunghezza del cavo e requisiti di imballaggio

Altri requisiti

Parametro tecnico
