Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Nome del prodotto:
Cavo in rame XLPE
Voltaggio:
1kV
Conduttore:
Rame
Isolamento:
XLPE
Armatura:
Nastro d'acciaio
Dimensioni:
1.0 - 630 SQMM
Nuclei:
4 Nucleo e una terra
Giacca:
PVC, PE o LSZH
Garanzia:
2 anni
Standard:
IEC/BS/STATO/VDE
Evidenziare:

armored cable wiring

,

armoured power cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.3~119/Meter
Imballaggi particolari
Tamburi di legno o d'acciaio
Tempi di consegna
Una settimana o due secondo la quantità
Termini di pagamento
T/T, L/C
Capacità di alimentazione
10.000 chilometri un il mese
Descrizione del prodotto

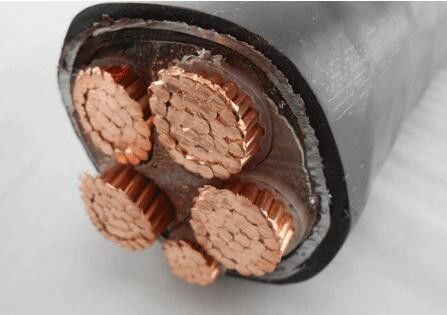

4 nuclei 185 Sqmm con terra 95 mm2 1kV Cavo elettrico corazzato Cavo in rame Armord XLPE con nastro in acciaio


Dettagli



Codice : YJV22, ZR-YJV22, YJY23, ZR-YJY23
Standard : TS IEC 60502, IEC 502, VDE 0271, BS 6346
Costruzione : 1- Conduttore in rame solido, intrecciato o flessibile
    2- Isolamento XLPE (PE reticolato)
    3- Armatura in nastro di acciaio zincato
    4- Guaina esterna in PVC, o PE, LSOH
Applicazione : Preferibilmente per installazione in interni, in canaline portacavi e in impianti industriali o
    stazioni di commutazione, installazione sotterranea con protezione aggiuntiva dove
    il danno meccanico è imprevisto.
Dati tecnici : Massimo. temperatura di esercizio 90 ºC
    Temperatura di cortocircuito 250 ºC





YJ: isolamento XLPE

V: Guaina in PVC

22: Armatura in nastri di acciaio zincato

ZR: ritardante di fiamma





Proprietà della tecnica



1. La temperatura di funzionamento a lungo termine è a 90 ℃, presenta cortocircuiti (entro 5 secondi), la temperatura del nucleo non può essere superiore a 250 ℃

2, La temperatura ambiente non deve essere inferiore a -10 ℃

3, la temperatura di posa non deve essere inferiore a 0 ℃

4, il raggio di curvatura del nucleo singolo senza armatura non deve superare 20D, il raggio di curvatura del nucleo singolo con armatura non deve superare 15D, il raggio di curvatura di tre nuclei con armatura non deve superare 12D





Tipo Descrizione e occasione di applicazione



YJV22 Cavo di alimentazione rivestito in PVC isolato XLPE, armato con nastro d'acciaio Adatto per l'interramento nel terreno, in grado di sopportare forze meccaniche esterne ma grandi forze di trazione.
YJLV22 Al. Cavo di alimentazione isolato, armato con nastro d'acciaio, rivestito in PVC
YJV32 Conduttore in rame, isolato XLPE, cavo di alimentazione armato con guaina in filo di acciaio fine, PVC Applicare su alberi, acqua e terreno, in grado di sopportare una pressione positiva maggiore.
YJLV32 Conduttore in alluminio, cavo elettrico isolato in XLPE, corazzato in filo di acciaio fine, con guaina in PVC
YJV42 Conduttore in rame, isolato XLPE, cavo di alimentazione armato con guaina in PVC, filo di acciaio spesso Per la posa in pozzi, acque sotterranee e grandi dislivelli, in grado di sopportare pressione meccanica esterna e moderata forza di trazione.
YJLV42 Conduttore in alluminio, cavo elettrico isolato in XLPE, corazzato in filo di acciaio spesso, rivestito in PVC





Standard



Internazionale: IEC 60502, IEC 60228, IEC 60332

Cina: GB/T 12706.1-2008

Altri standard come BS, DIN e ICEA su richiesta

font-size:10.0000pt;mso-font-kerning:0.0000pt;" >Tipo PVC ST2secondo IEC 60502, nero





Dati tecnici



Tensione nominale: 0,6/1 kV

Temperatura massima del conduttore: sotto la norma (90OC), emergenza (130OC) o condizioni di cortocircuito non superiore a 5 s (250℃).

minimo Temp. ambiente 0OC, dopo l'installazione e solo quando il cavo è in una posizione fissa

minimo Raggio di curvatura: 12 x diametro esterno del cavo





Certificati



CE, RoHS, CCC, KEMA e altri su richiesta







Parametri tecnici





Nominativo Sezione trasversale del conduttore N. fili/diametro Del conduttore Spessore dell'isolamento Spessore del rivestimento interno Spessore del nastro d'acciaio Spessore della guaina ca. OD Peso approssimativo Massimo. Resistenza CC del conduttore (20 ℃) Valutazione attuale
mm2 pz/mm mm mm mm mm (mm) kg/km Ω/km Nell'aria (A) Nel suolo(A)
4×4+1×2,5 1/2,25+1/1,38 0,7 1.0 2×0,2 1.5 18.4 565 4.61 34 45
4×6+1×4 1/2,76+1/2,25 0,7 1.0 2×0,2 1.5 19.8 692 3.08 43 57
4×10+1×6 7/1.38+1/2.8 0,7 1.0 2×0,2 2.0 22.8 953 1.83 60 77
4×16+1×10 7/1,78+7/1,38 0,7 1.0 2×0,2 2.0 25.8 1318 1.15 83 105
4×25+1×16 7/2.14+7/1.78 0.9 1.0 2×0,2 2.0 30.4 1877 0,727 105 125
4×35+1×16 7/2.52+7/1.78 0.9 1.0 2×0,2 2.0 34.1 2324 0,524 125 155
4×50+1×25 10/2.52+7/2.14 1.0 1.0 2×0,2 2.0 38.7 3415 0,387 160 185
4×70+1×35 14/2.52+7/2.52 1.1 1.2 2×0,2 2.5 44.2 4432 0,268 200 225
4×95+1×50 19/2.52+10/2.52 1.1 1.2 2×0,5 2.5 49.8 5747 0,193 245 270
4×120+1×70 24/2.52+14/2.52 1.2 1.2 2×0,5 2.5 55.4 7112 0,153 285 310
4×150+1×70 30/2.52+14/2.52 1.4 1.4 2×0,5 3.0 60.1 8556 0,124 325 345
4×185+1×95 37/2.52+19/2.52 1.6 1.4 2×0,5 3.0 66.9 10510 0,0991 375 390
4×240+1×120 48/2.52+24/2.52 1.7 1.6 2×0,5 3.5 74.8 13232 0,0754 440 450
4×300+ 1×150 61/2.52+30/2.52 1.8 1.7 2×0,5 3.5 78.4 16452 0,0601 505 515







Imballaggio e spedizione



Tutti i cavi per l'esportazione sono ben imballati e protetti da un tamburo di legno o da un tamburo di legno e acciaio.

Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo.

Le informazioni valide, le informazioni sulla produzione e le informazioni sul cliente sono stampate saldamente su ogni dimensione del tamburo.



Dopo che i tamburi per cavi ben imballati vengono inviati al porto marittimo, vengono caricati in un container da 20 piedi o in un container da 40 piedi. Tutti i tamburi per cavi sono fissati saldamente tramite cintura di sicurezza per garantire l'assenza di movimenti durante il trasporto marittimo.

La dimensione del container viene scelta in base al peso della merce totale caricata o in base alle esigenze del cliente.
