YJLV22 26/35kV 3x400SQMM Cavo elettrico blindato ad alta tensione XLPE isolato in PVC
Applicazione
Il cavo di alimentazione isolato XLPE è utilizzato nel funzionamento del sistema di trasmissione e distribuzione elettrica a tensione nominale di 0,6/1,1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV.
Basse e medie tensioni inferiori a 10 kV, alte tensioni tra 10 e 35 kV.
Edilizia

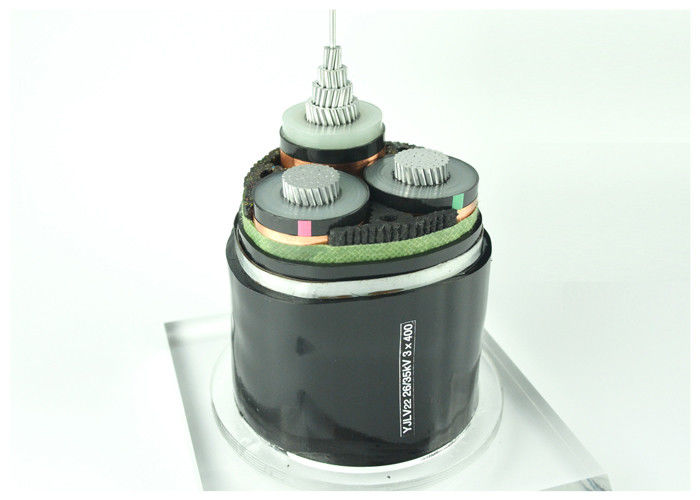

Cable elettrico blindato YJLV22 26/35kV 3x400SQMM
1. Corpo di alluminio nudo e rotondo con strato secondo la norma IEC 60228
2Strato semiconduttore interno
3Isolamento del nucleo XLPE
4. Codice colore secondo HD 308 S2
5Strato semiconduttore esterno
6Nastro semiconduttore
7. schermo a nastro di rame
8. Riempitore
9. Involucro interno in PVC
10. Armature a nastro di acciaio galvanizzato (STA)
11. involucro esterno in PVC (rosso o nero)
Identificazione del codice:
YJ: Isolamento XLPE
L: conduttore in alluminio
V: involucro in PVC
32:Armature di filo d'acciaio
22:Armature a nastro in acciaio ¥3
72: corazzatura in filo di alluminio
62: Ceramica a nastro in acciaio inossidabile
ZR: resistente alle fiamme
| Tipo |
Descrizione |
Tensione nominale |
Numero di nuclei |
Sezione nominale ((mm2) |
Applicazioni |
| YJV YJLV |
Conduttore in Cu o in Al,isolato in XLPE.Cable elettrico avvolto in PVC |
0.6/1KV |
1,2,3,4 |
1.5 a 400 |
Per la posa all'interno e all'esterno.Il cavo di alimentazione isolato LV XLPE è utilizzato nel sistema di trasmissione e distribuzione a tensione nominale U ((Um) ≤ 10KV.Il cavo di alimentazione isolato HV XLPE si riferisce alla trasmissione del cavo di alimentazione tra 10KV-35KV, è spesso applicato alla strada principale di trasmissione di potenza, in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne. |
| 3+1 |
3 × 4 + 1 × 2,5 a 3 × 400 + 1 × 185 |
| 6/6kV |
1,3 |
Da 25 a 500 |
| 8.7/10kV 8.7/15kV 12/20kV |
1 |
Da 25 a 500 |
| 3 |
Da 25 a 300 |
| 21/35kv |
1 |
Da 50 a 500 |
| YJV22 YJLV22 |
Conduttore in Cu o in Al,tavola isolante in acciaio XLPE,cavo elettrico blindato in PVC |
0.6/1KV |
3 |
1.5 a 400 |
Adatto per essere seppellito nel terreno, capace di sopportare forze meccaniche esterne ma forze di trazione elevate. |
| 4 |
Da 4 a 240 |
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
3 |
Da 25 a 300 |
| 21/35kv |
3 |
Da 50 a 240 |
Dati tecnici:
Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).
Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 15 x cavo O.D per singolo nucleo
12 x cavo O.D per multi core
| Tensione di prova |
6 / 10 kV |
[kV] |
21 / 5 minuti. |
| |
12 / 20 kV |
[kV] |
42 minuti e mezzo. |
| |
18 / 30 kV |
[kV] |
63 minuti e mezzo. |
| Intervallo di temperatura |
in movimento |
|
-5°C a +70°C |
| |
fisso |
|
-20°C a +70°C |
| Temperatura di funzionamento |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
- Max. - Cosa? |
[sec] |
5 |
| Raggio di piegatura |
Min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN 60332-1-2 |
Norme
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706
Altre norme quali BS, DIN e ICEA su richiesta
Certificato
ISO,CE, KEMAIEC,RoHS, CCC,P3C
e altri su richiesta
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di energia con tensione nominale AC ((U0/U) di sistema 3.6/6kV-26/36kV.e vassoio) e terreno ((direttamente sepolto, trincea di cavi, tubo ecc.) rispettivamente in funzione della differenza di struttura dello strato di protezione.
