Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
modello di prodotto:
Yjlv32
Conduttore:
Alluminio/Al
Isolamento:
XLPE
Armatura:
Armatura del filo di acciaio
Nuclei:
3x300MMQ
Voltaggio:
MT, 8,7/15 kV
Raggiunto standard:
L'IEC, BS, È, VDE
Garanzia:
Due anni
Evidenziare:

armored cable wiring

,

armoured power cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.4~125 / Meter
Imballaggi particolari
Tamburi di legno
Tempi di consegna
10 GIORNI
Termini di pagamento
T/T, L/C
Capacità di alimentazione
15.000 chilometri un il mese
Descrizione del prodotto

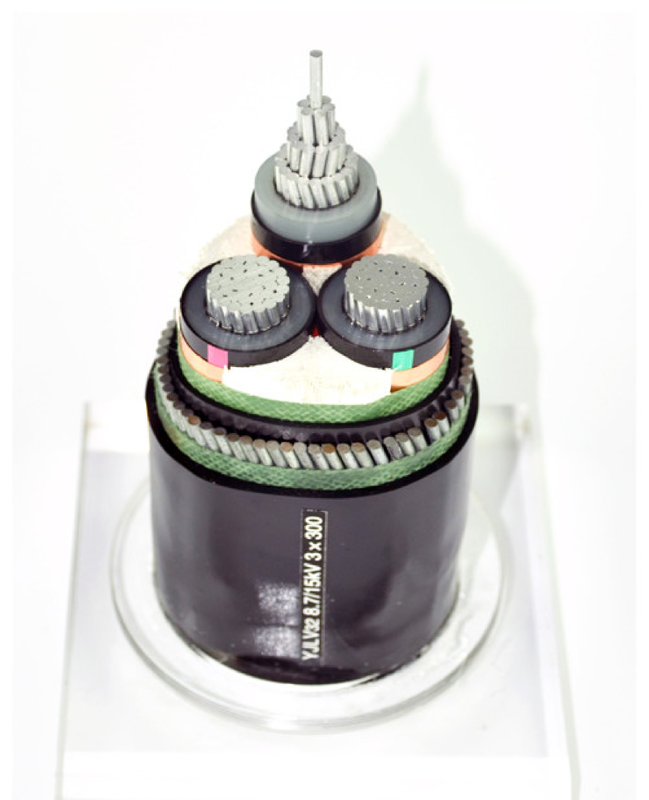

YJLV32 8.7/15kV 3x300MM2 Cavo elettrico blindato AL/XLPE/SWA/PVC MV Cavo in alluminio blindato



Struttura del cavo

Conduttore: Al conduttore rotondo, compattato a fili (RM), classe 2 conforme alle norme HRN HD 383 / IEC 60228 / DIN VDE 0295
schermo interno: con una larghezza di 20 mm o più ma non superiore a 50 mm,
Isolamento: XLPE (polietilene incrociato, marca recente: PE-X) composto DIX 8 acc. a HRN HD 620 S1 ili 2XI1 acc. a DIN VDE 0207 dio 22
schermo esterno: con una larghezza di 50 mm o più ma non superiore a 50 mm,
Conduttoreschermo: nastri di rame avvolti in contra-elica
Riempitore: di materie tessili o di tessuti
Imballaggio: di materie tessili non tessute
Rivestimento interno: PVC estruso
Armatura: Acciaio galvanizzato
Guarnizione generale polivinilcloruro (PVC) o FR-PVC, PE, LSOH
Colore della guaina Nero, rosso o su misura



Applicazioni


a. Utilizzato nelle stazioni di trasformatori, nei blocchi di commutazione, nelle centrali elettriche e negli impianti industriali.
b. Cavi di alimentazione a media tensione per applicazioni statiche a terra, all'interno e all'esterno di strutture, all'aperto, in canali di cavi, in acqua,in condizioni in cui i cavi non sono esposti a forti sollecitazioni meccaniche e tensioni di trazione.
c. A causa del suo fattore di perdita dielettrica molto basso, che rimane costante per tutta la durata di funzionamento, e a causa delle eccellenti proprietà isolanti del materiale XLPE,con una larghezza massima di 20 mm o più, ma non superiore a 30 mm,, il cavo ha un'elevata affidabilità operativa.



Norme

Internazionale: IEC 60502, IEC 60228 (IEC 60332-3 per ZR-YJV)32, ZR-YJV72solo)
Cina: GB/T 12706 (GB/T 18380-3 per ZR-YJV32, ZR-YJV72solo)
Altre norme quali BS, DIN e ICEA su richiesta


Nome in codice:

YJ: Isolamento XLPE
L: conduttore in alluminio
V: involucro in PVC
32:Armature di filo d'acciaio
22:Armature a nastro in acciaio ¥3
72: corazzatura in filo di alluminio
62: Ceramica a nastro in acciaio inossidabile
ZR: resistente alle fiamme

MV ((11kv 15kv 33kv) Cavo elettrico
Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Numero del nucleo Area della sezione trasversale del conduttore ((mm2)
Isolamento xlpe 1 nucleo 3 nucleo 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq
Cu core
YJV, N2XSY;cavo di alimentazione avvolto in PVC
YJV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC
YJV32, YJV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC
Al Core
YJLV, NA2XSY; cavo di alimentazione avvolto in PVC
YJLV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC
YJLV32, YJLV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC


Dati tecnici:

Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).
Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 15 x cavo O.D per singolo nucleo
12 x cavo O.D per multi core

Tensione di prova 6 / 10 kV [kV] 21 / 5 minuti.
12 / 20 kV [kV] 42 minuti e mezzo.
18 / 30 kV [kV] 63 minuti e mezzo.
Intervallo di temperatura in movimento -5°C a +70°C
fisso -20°C a +70°C
Temperatura di funzionamento cortocircuito °C 250
Tempo di cortocircuito - Max. - Cosa? [sec] 5
Raggio di piegatura Min. x diametro 15
Infiammabilità standard EN 60332-1-2



Certificato

ISO,CE, KEMAIEC,RoHS, CCC,P3Ce altri su richiesta



Questo prodotto è applicabile alla linea di trasmissione e distribuzione di energia con tensione nominale AC ((U0/U) di sistema 3.6/6kV-26/36kV.e vassoio) e terreno ((direttamente sepolto, trincea di cavi, tubo ecc.) rispettivamente in funzione della differenza di struttura dello strato di protezione.


Imballaggio e spedizione

Tutti i cavi destinati all'esportazione sono ben imballati e protetti da tamburi di legno o da tamburi di legno e acciaio.
Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo.
Le buone informazioni, le informazioni sulla fabbrica e le informazioni del cliente sono firmemente stampate su ogni dimensione del tamburo.
Dopo che i tamburi di cavi ben confezionati sono stati inviati al porto marittimo, vengono caricati in un contenitore da 20 o 40 piedi.nessun movimento durante il trasporto marittimo.
La dimensione del contenitore è scelta in base al peso totale delle merci caricate o in base alle esigenze del cliente.
