Cavo elettrico blindato a 3 nuclei di 240 mm2 XLPE Galvanizzato a nastro di acciaio da 15 kV Cavo di alluminio blindato

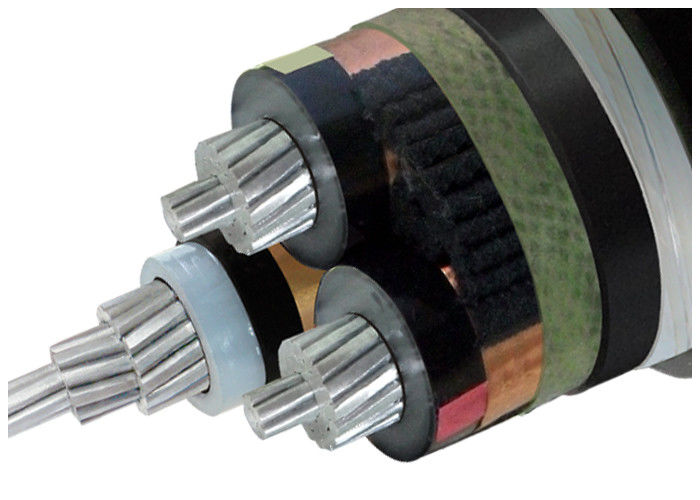

Strutture:
Strato di conducente di alluminio nudo, strato interno di materiale semiconduttore, isolamento del nucleo di polietilene incrociato, strato esterno di materiale semiconduttore, schermo di nastro di rameFabbricazione in cui il prodotto non rientra nella categoria delle materie prime destinate al consumo umano.di materie tessiliun nastro rap,Altri prodottiRivestimento interno in PVC, armatura con nastro in acciaio galvanizzato, polivinilcloruro (PVC) o FR-PVC, PE, LSOH
Applicazioni:
Utilizzato nelle stazioni di trasformatori, nei blocchi di commutazione, nelle centrali elettriche e negli impianti industriali.
Cavo elettrico a media tensione per applicazioni statiche a terra, all'interno e all'esterno di impianti, all'aperto, in canali di cavi, in acqua,in condizioni in cui i cavi non sono esposti a forti sollecitazioni meccaniche e tensioni di trazione.
A causa del suo fattore di perdita dielettrica molto basso, che rimane costante per tutta la sua vita di funzionamento, e a causa delle eccellenti proprietà isolanti del materiale XLPE,con una larghezza massima di 20 mm o più, ma non superiore a 30 mm,, il cavo ha un'elevata affidabilità operativa.
Norme:
Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 per ZR-YJV)32, ZR-YJV72solo)
Cina: GB/T 12706, (GB/T 18380-3 per ZR-YJV)32, ZR-YJV72solo)
Altre norme quali BS, DIN e ICEA su richiesta
Nome in codice:
YJ: Isolamento XLPE
L: conduttore in alluminio
V: involucro in PVC
32:Armature di filo d'acciaio
22:Armature a nastro in acciaio ¥3
72: corazzatura in filo di alluminio
62: Ceramica a nastro in acciaio inossidabile
ZR: resistente alle fiamme
| MV ((11kv 15kv 33kv) Cavo elettrico |
| Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numero del nucleo |
Area della sezione trasversale del conduttore ((mm2) |
| Isolamento xlpe |
1 nucleo 3 nucleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Cu core |
| YJV, N2XSY;cavo di alimentazione avvolto in PVC |
| YJV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV32, YJV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
| Al Core |
| YJLV, NA2XSY; cavo di alimentazione avvolto in PVC |
| YJLV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJLV32, YJLV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
Dati tecnici:
Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).
Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 15 x cavo O.D per singolo nucleo
12 x cavo O.D per multi core
| Tensione di prova |
6 / 10 kV |
[kV] |
21 / 5 minuti. |
| |
12 / 20 kV |
[kV] |
42 minuti e mezzo. |
| |
18 / 30 kV |
[kV] |
63 minuti e mezzo. |
| Intervallo di temperatura |
in movimento |
|
-5°C a +70°C |
| |
fisso |
|
-20°C a +70°C |
| Temperatura di funzionamento |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
- Max. - Cosa? |
[sec] |
5 |
| Raggio di piegatura |
Min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN 60332-1-2 |
Certificato
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce altri su richiesta
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di energia con tensione nominale AC ((U0/U) di sistema 3.6/6kV-26/36kV.e vassoio) e terreno ((direttamente sepolto, trincea di cavi, tubo ecc.) rispettivamente in funzione della differenza di struttura dello strato di protezione.
