Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
modello di prodotto:
Cavo AL armato
Materiale conduttore:
Alluminio
Materiale isolante:
XLPE
Tipo di armatura:
SWA
I centri di Nos.of:
3 core
Voltaggio:
Media tensione
Raggiunto standard:
L'IEC, BS, È, VDE
Garanzia:
Due anni
Evidenziare:

armored electrical wire

,

armored cable wiring

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.45~122 / Meter
Imballaggi particolari
tamburi
Tempi di consegna
10 giorni lavorativi
Termini di pagamento
T/T, L/C
Capacità di alimentazione
10.000 KMs un il mese
Descrizione del prodotto

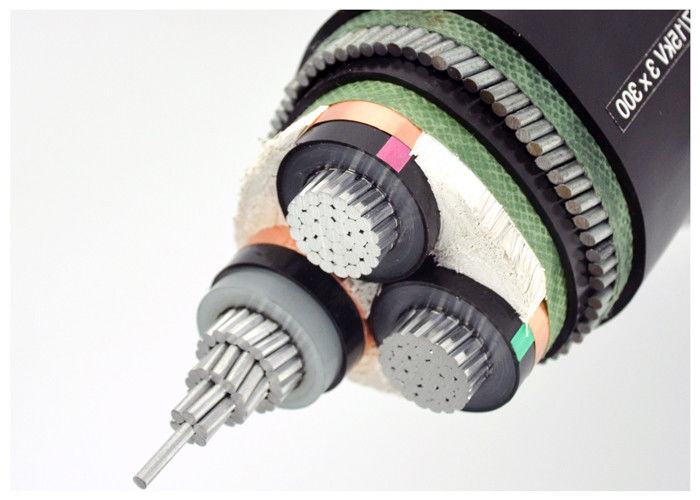

Cavo elettrico blindato a 3 nuclei XLPE Cavo di alimentazione MV isolato

Struttura

Altri, di ferro o di acciaio
Strato interno di materiale semiconduttore
Isolamento del nucleo di polietilene incrociato
Strato esterno di materiale semiconduttore
Filtro di nastro di rame

Fabbricazione a partire da fibre sintetiche
di materie tessilinastro rap

Altri prodottiRivestimento interno in PVC

Armature a nastro di acciaio galvanizzato
Polivinilcloruro di involucro (PVC) o FR-PVC, PE, LSOH

Applicazione

Applicare a pozzi, acqua e terreno, capaci di sopportare la maggiore pressione positiva.

Norme

Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 per ZR-YJV)32, ZR-YJV72solo)

Cina: GB/T 12706, (GB/T 18380-3 per ZR-YJV)32, ZR-YJV72solo)

Altre norme quali BS, DIN e ICEA su richiesta

Nome in codice

YJ: Isolamento XLPE

V: involucro in PVC

32:Armature di filo d'acciaio

72: corazzatura in filo di alluminio

ZR: resistente alle fiamme

MV ((6 a 35kv) Cavo di alimentazione
Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Numero del nucleo Area della sezione trasversale del conduttore ((mm2)
Isolamento xlpe 1 nucleo 3 nucleo 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq
Cu core Al Core
YJV, N2XSY;cavo di alimentazione avvolto in PVC YJLV, NA2XSY; cavo di alimentazione avvolto in PVC
YJV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC YJLV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC
YJV32, YJV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC YJLV32, YJLV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC


Dati tecnici

Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).

Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa

Min. raggio di piegatura: 15 x cavo O.D per singolo nucleo

12 x cavo O.D per multi core

Tensione di prova 6 / 10 kV [kV] 21 / 5 minuti.
12 / 20 kV [kV] 42 minuti e mezzo.
18 / 30 kV [kV] 63 minuti e mezzo.
Intervallo di temperatura in movimento -5°C a +70°C
fisso -20°C a +70°C
Temperatura di funzionamento cortocircuito °C 250
Tempo di cortocircuito - Max. - Cosa? [sec] 5
Raggio di piegatura Min. x diametro 15
Infiammabilità standard EN 60332-1-2


Certificato

ISO,CE, KEMAIEC,RoHS, CCC,P3Ce altri su richiesta

Questo prodotto è applicabile alla linea di trasmissione e distribuzione di energia con tensione nominale AC ((U0/U) di sistema 3.6/6kV-26/36kV.e vassoio) e terreno ((direttamente sepolto, trincea di cavi, tubo ecc.) rispettivamente in funzione della differenza di struttura dello strato di protezione.
