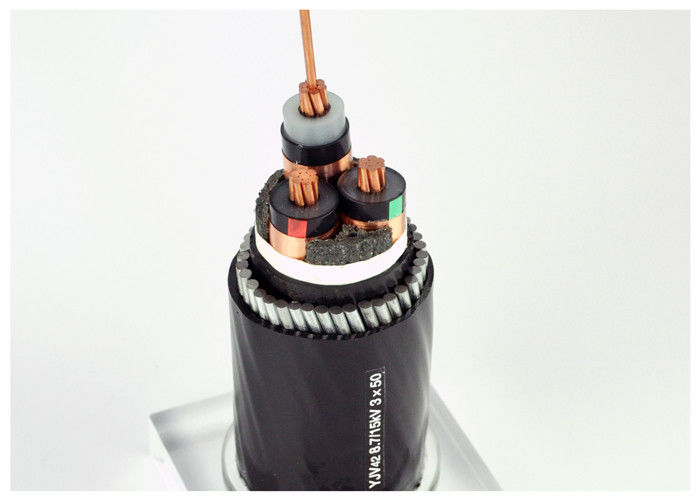

Struttura
1 ..... rame nudo a trefoli
2 .....strato interno di materiale semiconduttore
3 ..... isolante centrale in polietilene reticolato
4 .....strato esterno di materiale semiconduttore
5 .....nastro semiconduttore
6 .....schermo di fili di rame
7 ..... Strisce di riempimento, filato o carta
8 .....Non tessutoNastro avvolgente o ritardante di fiamma
9 .....EstrusoRivestimento interno in PVC
10…. Nastro in Acciaio Zincato Corazzato
11 .... Guaina totale: polivinilcloruro (PVC) o FR-PVC, PE, LSOH
Applicazione
Cavo di alimentazione di media tensione per applicazioni statiche nel terreno, all'interno e all'esterno di strutture, all'aperto, in canali via cavo, in acqua, in condizioni in cui i cavi non sono esposti a maggiori sollecitazioni meccaniche e tensioni di trazione.
Grazie al suo bassissimo fattore di perdita dielettrica, che rimane costante per tutta la sua durata operativa, e grazie alle eccellenti proprietà di isolamento del materiale XLPE, saldamente giuntato longitudinalmente con lo schermo interno ed esterno di materiale semiconduttivo (estruso in un unico processo), il cavo ha un'elevata affidabilità operativa.
Utilizzato nelle stazioni di trasformazione, nei quadri elettrici, nelle centrali elettriche e negli impianti industriali.
Per evitare gli effetti dell'impatto esterno, lo strato semiconduttivo aderente estruso tra conduttore e isolante, insieme al conduttore concentrico in rame, garantisce la limitazione del campo elettrico e la resistenza alle scariche parziali.
Standard
Internazionale: IEC 60502-2, IEC 60228
Cina:GB/T12706.2-2008
Altri standard comeBS,DIN e ICEA su richiesta
Specifica
| Cavo di alimentazione MV (da 6 a 35 kv). | |||
| Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | N. di core | Area della sezione trasversale del conduttore (mm2) | |
| isolamento xlpe | 1 nucleo 3 nuclei | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq | |
| Nucleo di Cu | Al Core | ||
| YJV, N2XSY; Cavo di alimentazione rivestito in PVC | YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC | ||
| YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato | YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato | ||
| YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio | YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio | ||
| isolamento in pvc | |||
| Cu Nucleo | Al Core | ||
| VV(VY);Cavo di alimentazione rivestito in PVC(PE). | VLV(VLY);Cavo di alimentazione rivestito in PVC(PE). | ||
| VV22 (VV23); cavo di alimentazione con guaina in acciaio armato e guaina in PVC (PE). | VLV22 (VLV23); nastro di acciaio armato, cavo di alimentazione rivestito in PVC (PE) | ||
| VV32 (VV33), VV42 (VV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE) | VLV32 (VLV33), VLV42 (VLV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE) | ||
Dati tecnici
Temperatura massima del conduttore: sotto la norma (90°C), emergenza (130°C) o cortocircuito non superiore a 5 s (250°C) condizioni.
minimo Temp. ambiente0°C, dopo l'installazione e solo quando il cavo è in una posizione fissa
minimo Raggio di curvatura: 20 x diametro esterno del cavo per cavi unipolari non armati
15 x diametro esterno del cavo per cavi armati unipolari
15 x diametro esterno del cavo per cavi multipolari non armati
12 x diametro esterno del cavo per cavi armati multipolari
Certificato
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce altri ancora su richiesta
Ordinare
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero di core
Dimensioni del conduttore $ Costruzione
Tipo di isolamento
Corazzato o non corazzato. Se armatura, il tipo e il materiale dell'armatura
Il requisito della guaina
Lunghezza del cavo e requisiti di imballaggio
Altro requisito
Parametro tecnico
| Nominativo Sezione trasversale del conduttore | N. fili/diametro Del conduttore | Spessore dell'isolamento | Spessore della guaina interna | Dia. Di Filo Di Armatura | Spessore della guaina | ca. OD | Peso approssimativo | Massimo. Resistenza CC del conduttore (20 ℃) | Test della tensione CA | Valutazione attuale | |
| mm2 | pz/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5min | Nell'aria (A) | Nel suolo(A) |
| 3×25 | 7/2.14 | 3.4 | 1.3 | 2.5 | 2.5 | 49.0 | 4579 | 0,727 | 21 | 120 | 125 |
| 3×35 | 7/2.52 | 3.4 | 1.3 | 2.5 | 2.6 | 52.0 | 5097 | 0,524 | 21 | 140 | 155 |
| 3×50 | 10/2.52 | 3.4 | 1.4 | 2.5 | 2.7 | 54.0 | 5802 | 0,387 | 21 | 165 | 180 |
| 3×70 | 14/2.52 | 3.4 | 1.5 | 2.5 | 2.8 | 58.0 | 6788 | 0,268 | 21 | 210 | 220 |
| 3×95 | 19/2.52 | 3.4 | 1.5 | 2.5 | 2.9 | 62.0 | 7812 | 0,193 | 21 | 255 | 265 |
| 3×120 | 24/2.52 | 3.4 | 1.6 | 2.5 | 3.1 | 65.0 | 8929 | 0,153 | 21 | 290 | 300 |
| 3×150 | 30/2.52 | 3.4 | 1.7 | 2.5 | 3.2 | 68.0 | 10125 | 0,124 | 21 | 330 | 340 |
| 3×185 | 37/2.52 | 3.4 | 1.7 | 3.15 | 3.3 | 72.0 | 12403 | 0,0991 | 21 | 375 | 380 |
| 3×240 | 48/2.52 | 3.4 | 1.8 | 3.15 | 3.5 | 78.0 | 14646 | 0,0754 | 21 | 435 | 435 |
| 3×300 | 61/2.52 | 3.4 | 1.9 | 3.15 | 3.7 | 83.0 | 17014 | 0,0601 | 21 | 495 | 485 |
![]()
