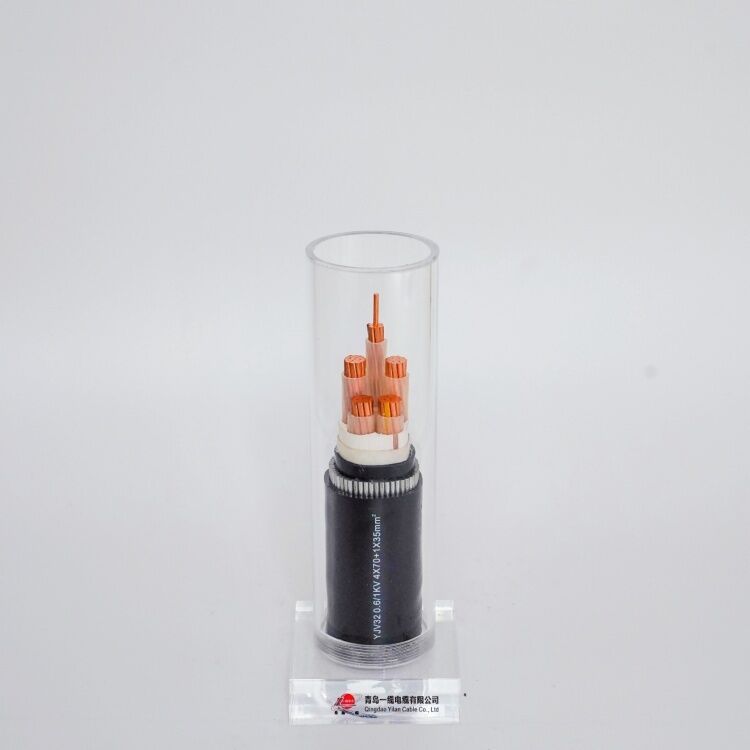

2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV
  • 2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV
  • 2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV
  • 2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV
  • 2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV
  • 2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV
  • 2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV
2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV

2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Tipo di prodotto:
Cavo ad alta tensione
Conduttore:
Copper, CU
Isolamento:
XLPE
armatura:
Nastro di acciaio galvanizzato, STA
Nuclei:
3 Nucleo
materiale della guaina:
PVC / PE
Standard:
IEC/BS/STATO/VDE
Garanzia:
2 anni
Evidenziare:

Cavo di alimentazione blindato certificato KEMA

,

Cavo elettrico SWA da 35 kV

,

2.5MM2-500MM2 cavo MV

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.51~125 per Meter
Imballaggi particolari
Tamburi di legno
Tempi di consegna
lavoro 10 giorni
Termini di pagamento
T/T, L/C
Capacità di alimentazione
10.000 KMs/mese
Descrizione del prodotto

Cavo elettrico corazzato CU/XLPE/STA/PVC 3 Core Nastro in acciaio ad alta tensione corazzato


Costruzione


Conduttore Conduttore in rame intrecciato compatto, Classe 2 secondo IEC 60228
Conduttore circolare solido in rame, Classe 1 secondo IEC 60228
Conduttore flessibile in rame intrecciato, Classe 5 secondo IEC 60228
Schermo del conduttore Semiconduttore
Isolamento XLPE (polietilene reticolato)
Schermo isolante Semiconduttore
Scudo metallico Schermatura con nastro di rame o schermatura con filo di rame e nastro di rame
Riempitivo Striscia riempitiva
Nastro da imballaggio Nastro avvolgente in tessuto non tessuto o nastro avvolgente lsoh
Rivestimento interno PVC estruso o LSOH
Armatura Armatura in nastro d'acciaio
Guaina generale PVC, PVC FR, PE o LSOH




Applicazioni


Utilizzato per linee di trasmissione e distribuzione di potenza con tensione nominale pari a 35 kV e inferiore.

Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione xlpe vanta non solo caratteristiche di eccellente elettricità, meccanismo, resistenza al calore e all'invecchiamento, resistenza allo stress ambientale e resistenza alla corrosione chimica, ma anche struttura semplice, peso leggero, nessuna restrizione dovuta alla caduta e tolleranza alle alte temperature per il lavoro a lungo termine.



Standard


Internazionale: IEC 60502-2, IEC 60228

Cina: GB/T 12706.2-2008

Altri standard come BS, DIN e ICEA su richiesta



Specifiche


Cavo di alimentazione MV (da 6 a 35 kv).
Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV N. di core Area della sezione trasversale del conduttore (mm2)
isolamento xlpe 1 nucleo 3 nuclei 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq
Nucleo di Cu Al Core
YJV, N2XSY; Cavo di alimentazione rivestito in PVC YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC
YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato
YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio
isolamento in pvc
Cu Nucleo Al Core
VV(VY);Cavo di alimentazione rivestito in PVC(PE). VLV(VLY);Cavo di alimentazione rivestito in PVC(PE).
VV22 (VV23); cavo di alimentazione con guaina in acciaio armato e guaina in PVC (PE). VLV22 (VLV23); nastro di acciaio armato, cavo di alimentazione rivestito in PVC (PE)
VV32 (VV33), VV42 (VV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE) VLV32 (VLV33), VLV42 (VLV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE)



Dati tecnici


Provare la tensione 6/10kV [kV] 21 / 5 minuti.

12/20kV [kV] 42 / 5 minuti.

18/30kV [kV] 63/5 minuti.
Intervallo di temperatura in movimento
Da -20°C a +90°C

fisso
Da -20°C a +90°C
Temperatura operativa cortocircuito °C 250
Tempo di cortocircuito massimo [secondo] 5
Raggio di curvatura min. x diametro 15
Infiammabilità standard
EN50265-2-1



Certificati


ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce altri ancora su richiesta



Consigli per l'ordinazione


Tensione nominale

Norma di applicazione: IEC/BS/UL/GB

Numero di core

Dimensioni del conduttore $ Costruzione

Tipo di isolamento

Corazzato o non corazzato. Se armatura, il tipo e il materiale dell'armatura

Il requisito della guaina

Lunghezza del cavo e requisiti di imballaggio

Altro requisito


2.5MM2-500MM2 KEMA certificato MV SWA cavo elettrico blindato fino a 35kV 0




Questo prodotto è applicabile alla linea di trasmissione e distribuzione di potenza con tensione nominale CA (U0/U) del sistema 3,6/6 kV-26/36 kV. Viene instradato nell'aria (struttura del ponte di cavi, supporto della parete interna e vassoio) e nel terreno (interrato direttamente, trincea di cavi, tubo ecc.) rispettivamente in base alla differenza della struttura dello strato di protezione.
