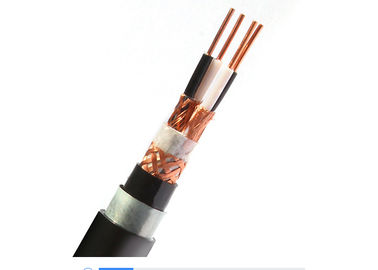

Cavo corazzato di strumentazione STA/di SWA, cavo ignifugo Eco amichevole
Applicazione
Il cavo per strumenti schermato è utilizzato come la trasmissione del segnale e collegamento di controllo gli apparecchi del sistema di distribuzione, il sistema informatico e del sistema automatico di potere.
Per uso nelle installazioni ha progettato per collegare i circuiti elettrici di strumentazione e per fornire ai servizi di comunicazione nella zona degli stabilimenti di fabbricazione. Adatto ad applicazioni dirette di sepoltura.
Questo prodotto fa domanda per cavo di collegamento dell'apparecchio, dell'apparato o del computer elettrico, utilizzati in eqwipments di distribuzione con tensione nominale fino a e includendo A.C.450/750V o D.C.1000V.
struttura
Conduttore | Materiale | Rame, rame in scatola |
Tipo | Solido, incagliato, flessibile | |
Isolamento | Materiale | PE/XLPE/PVC |
Schermo | Materiale | Filo di rame che intreccia schermo indivadual e globale |
Corazzato | Materiale | Filo di acciaio o nastro dell'acciaio facoltativo |
Guaina esterna | Materiale | PVC/PE |
Carattere e parametri pertinenti
1. Temperatura a lungo termine di servizio del conduttore di cavo: 90°C
2. Tensione nominale: 300/500V, 450/750V, 600/1000V.
3. ≥ di menzogne 0°C di temperatura del cavo
4. I centri (paia/triplo): 1~19
5. Raggio di piegamento di Minimun: del ≥ diametro fuori di cavo 6 volte
Scriva facoltativo a macchina
No. | Tipo facoltativo | Descrizione del cavo di Instrumenation |
1 | DJYPVP22 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, singola protezione intrecciata filo di rame, armatura d'acciaio del nastro |
2 | DJYVP2-22 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della rame-plastica che avvolge camice che protegge, armatura d'acciaio del nastro |
3 | DJYP2V22 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della rame-plastica che avvolge singola protezione, armatura d'acciaio del nastro |
4 | DJYP2VP2-22 | Cavo di Instrumenation con il centro del Cu, l'isolamento del PE, la guaina del PVC, lo spostamento del nastro del composto della rame-plastica singolo & il camice che protegge, armatura d'acciaio del nastro |
5 | DJYVP3-22 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della alluminio-plastica che avvolge camice che protegge, armatura d'acciaio del nastro |
6 | DJYP3V22 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della alluminio-plastica che avvolge singola protezione, armatura d'acciaio del nastro |
7 | DJYP3VP3-22 | Cavo di Instrumenation con il centro del Cu, l'isolamento del PE, la guaina del PVC, lo spostamento del nastro del composto della alluminio-plastica singolo & il camice che protegge, armatura d'acciaio del nastro |
8 | DJYVP32 | Il cavo di Instrumenation con il centro del Cu, l'isolamento del PE, la guaina del PVC, filo di rame ha intrecciato il camice che protegge, armatura del filo di acciaio |
9 | DJYPV32 | Il cavo di Instrumenation con il centro del Cu, l'isolamento del PE, la guaina del PVC, filo di rame ha intrecciato la singola protezione, armatura del filo di acciaio |
10 | DJYPVP32 | Il cavo di Instrumenation con il centro del Cu, l'isolamento del PE, la guaina del PVC, filo di rame ha intrecciato la singola protezione, armatura del filo di acciaio |
11 | DJYVP2-32 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della rame-plastica che avvolge camice che protegge, armatura del filo di acciaio |
12 | DJYP2V32 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della rame-plastica che avvolge singola protezione, armatura del filo di acciaio |
13 | DJYP2VP2-32 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della rame-plastica che avvolge camice & singola protezione, armatura del filo di acciaio |
14 | DJYVP3-32 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della alluminio-plastica che avvolge camice che protegge, armatura del filo di acciaio |
15 | DJYP3V32 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della alluminio-plastica che avvolge singola protezione, armatura del filo di acciaio |
16 | DJYP3VP3-32 | Cavo di Instrumenation con il centro del Cu, isolamento del PE, guaina del PVC, nastro del composto della alluminio-plastica che avvolge camice & singola protezione, armatura del filo di acciaio |
Imballaggio e trasporto
Siamo capaci di riunione dei programmi di consegna più rigorosi secondo per ordine d'acquisto. Rispettare i tempi è sempre la massima priorità poichè tutto il ritardo nella consegna di cavo può contribuire al ritardo del progetto ed all'eccedenza di costo globali.
Il cavo è fornito in bobine di legno, in scatole ondulate ed in bobine. L'estremità di cavo è sigillata con il nastro adesivo di BOPP ed i cappucci di sigillamento non igroscopici per proteggere l'estremità di cavo da umidità. La marcatura richiesta sarà stampata con un materiale resistente alle intemperie sugli esterni del tamburo secondo il requisito del cliente.
