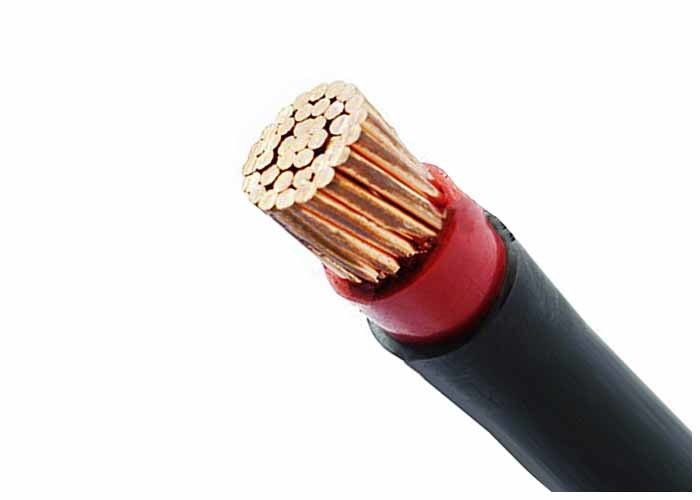

Cavo elettrico isolato in PVC unipolare da 0,6/1 kV per la trasmissione di energia KEMA
Applicazione
Questi cavi di alimentazione per installazioni fisse come reti di distribuzione o installazioni industriali.
Come l'impiantistica; Macchinari industriali; Impianti di riscaldamento e condizionamento; Centrali elettriche; Applicazioni sceniche ecc.
Costruzione
Conduttore: Rame ricotto normale, solido di classe 1 o flessibile di classe 2 sec. alla norma CEI 60228.
Su richiesta è possibile offrire un conduttore flessibile di classe 5 o stagnato.
Isolamento: Mescola di polietilene reticolato (XLPE) secondo IEC 60502-1.
Guaina Esterna: PVC ST8 (90°C) della norma IEC 60502-1.
Colore Guaina Esterna: Nero o altro colore secondo la richiesta del cliente.
Caratteristiche Elettriche
Tensioni nominali consigliate U0
| Tensione di sistema più alta (Um) (kV) |
Tensione nominale (U0) (kV) |
| Categorie A e B |
Categoria C |
| 1,2 |
0,6 |
0,6 |
Tensioni di prova di routine
| Tensione nominale U0 (kV) |
0,6 |
| Tensione di prova (kV) |
3,5 |
Temperature massime dei conduttori per diversi tipi di composto isolante
| Temperatura massima del conduttore (°C) |
| Funzionamento normale |
Cortocircuito (5 s
durata massima) |
| 90 |
250 |
Temperatura operativa: da -15°C a 90°C
Tensione di prova: 3,5 kV per 5 minuti
Riferimento all'installazione
Raggio di curvatura minimo (mm): 8 x diametro complessivo del cavo
Tensione massima di trazione (N/mm2): 70
Norme di riferimento
Modello: IEC60502-1
Conduttore: IEC60228, BS EN60228
Ritardanza di fiamma: IEC 60332-1, BS EN60332-1
